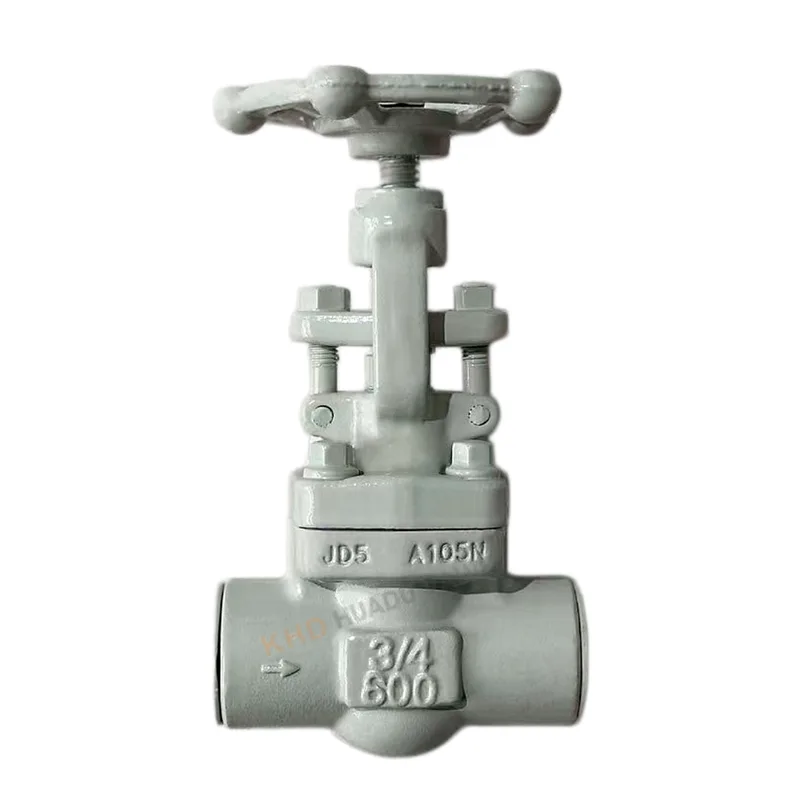

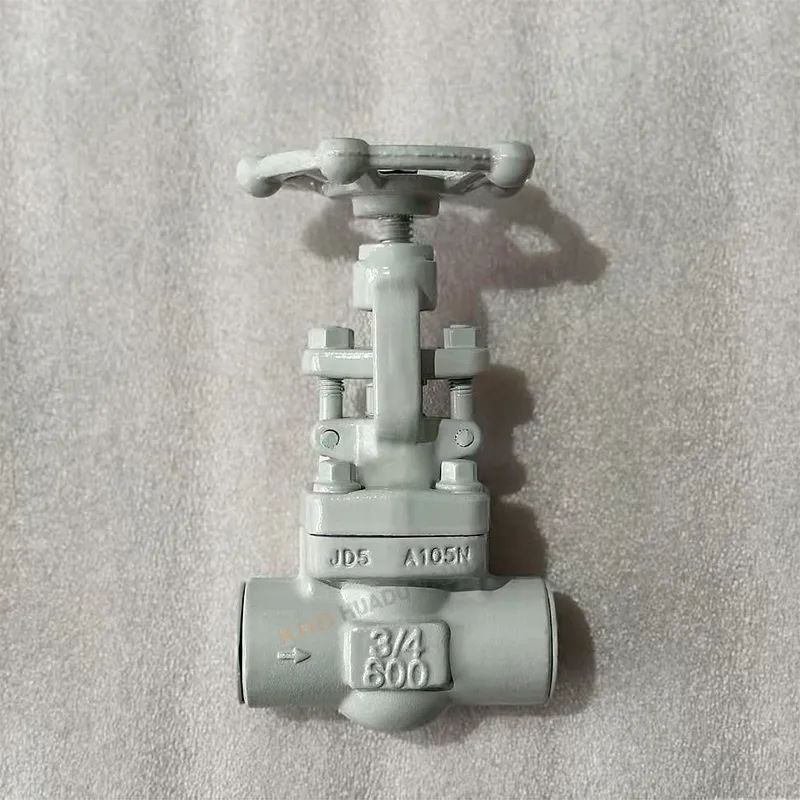

Socket-welded Forged Gate Valve

Ang socket-welded forged gate valve kay high-pressure industrial valve nga gidisenyo para sa pipeline shut-off ug flow control. Giprodyus sa Huadu Valve Group, kini naggamit sa A105N forged carbon steel ug angay alang sa Class 600 working conditions. Kini kaylap nga gigamit sa petrolyo, kemikal, gahum, ug high-pressure nga mga sistema sa singaw diin ang kaluwasan ug sealing performance kritikal.

Hilaw nga Materyal ug Structural nga Bentaha

Taas-kalidad nga Forged Steel nga Lawas

Ang socket-welded forged gate valve gihimo gikan sa A105N forged carbon steel, nga nagsiguro nga:

Taas nga kusog ug densidad

Maayo kaayo nga resistensya sa epekto

Walay mga depekto sa paghulma sama sa mga pores o mga buho sa balas

Estrikto nga Pag-inspeksyon sa Materyal

Ang matag batch sa hilaw nga materyales gisulayan gamit ang spectral analysis aron masiguro:

Tukma nga kemikal nga komposisyon

Walay recycle o substandard nga mga materyales

Lig-on nga mekanikal nga pasundayag

Mga Benepisyo sa Socket-Weld Connection

Ang socket-welded forged gate valve connection type naghatag og:

Kusog nga sealing performance

Mas maayo nga high-pressure nga pagsukol kaysa mga flanges

Gipakunhod ang risgo sa leakage sa kritikal nga sistema

Teknikal nga Detalye

Standard nga Parameter

Gidak-on: DN15–DN50 (regular nga stock)

Rating sa Presyon: Klase 300 / Klase 600

Materyal: A105N nga hinimo sa carbon steel

Type: Socket-welded forged gate valve

Sakup sa Temperatura: -29°C hangtod 570°C

Proseso sa Paggama

Ang socket-welded forged gate valve gihimo pinaagi sa:

Integral die forging

Pagtambal sa init (proseso sa pag-normalize)

CNC katukma machining

Mga Feature sa Pagganap

Ang lebel sa micron nga sealing surface accuracy

Zero-leakage sealing performance

Hapsay nga operasyon nga walay jamming

Angayan alang sa taas nga temperatura nga mga sistema sa singaw

Mga Lugar sa Aplikasyon

Industriya sa Langis ug Gas

Ang socket-welded forged gate valve kaylap nga gigamit sa:

Mga linya sa refinery

Sistema sa transmission sa lana

Mga pasilidad sa natural nga gas

Industriya sa Kemikal

Taas nga presyur nga kemikal nga mga pipeline

Mga sistema sa pagkontrol sa makadaot nga likido

Reactor inlet/outlet system

Industriya sa Gahum

Mga linya sa alisngaw

Mga sistema sa thermal nga gahum

Mga linya sa condensate

Kinatibuk-ang Paggamit sa Industriya

Taas nga presyur nga gagmay nga diametro nga mga pipeline

Mga sistema sa pagbulag sa kagamitan

Mga aplikasyon sa pagsira sa kaluwasan

Pangunang mga hiyas

FAQ

Unsa ang koneksyon sa socket-weld?

Ang koneksyon sa socket-weld usa ka pamaagi sa pagdugtong sa tubo diin ang tubo gisal-ot sa usa ka recessed socket ug dayon gi-welded sa gawas. Kasagaran kini gigamit sa taas nga presyur, gamay nga diametro nga mga sistema.

Sa kaso sa usa ka socket-welded forged gate valve, ang tubo gisal-ot ngadto sa valve end socket ug welded aron mahimong lig-on, leak-resistant joint.

Pangunang bahin sa koneksyon sa socket-weld

Taas nga kusog ug resistensya sa presyur

Maayo kaayo nga sealing performance

Angayan alang sa DN15–DN50 nga gagmay nga mga linya sa tubo

Gipakunhod ang risgo sa leakage kon itandi sa sinulid nga mga lutahan

Kasagaran sa mga sistema sa lana, gas, ug alisngaw

Kinahanglan bang bungkagon ang mga balbula sa socket-weld sa dili pa magwelding?

Oo, hingpit. Sa dili pa i-install ang usa ka socket-welded forged gate valve, ang balbula kinahanglan DILI partially assembled sa panahon sa welding.

Tukma nga praktis sa pag-install:

Kuhaa ang mga internal nga sangkap kung mahimo (o siguroha nga ang balbula hingpit nga bukas)

Isulod ang tubo sa hingpit sa socket

Hupti ang gamay nga gintang sa pagpalapad (~1.5-2 mm)

Buhata ang welding lamang sa gawas nga hiniusa

Tugoti ang pagpabugnaw sa dili pa operahan ang balbula

Importante nga mga nota:

Likayi ang sobrang kainit sa balbula nga lawas

Paglikay sa welding slag gikan sa pagsulod sa balbula lungag

Siguruha nga husto ang pag-align sa dili pa magwelding

Ang dili husto nga welding makadaot sa mga ibabaw sa sealing ug makapakunhod sa kinabuhi sa balbula.

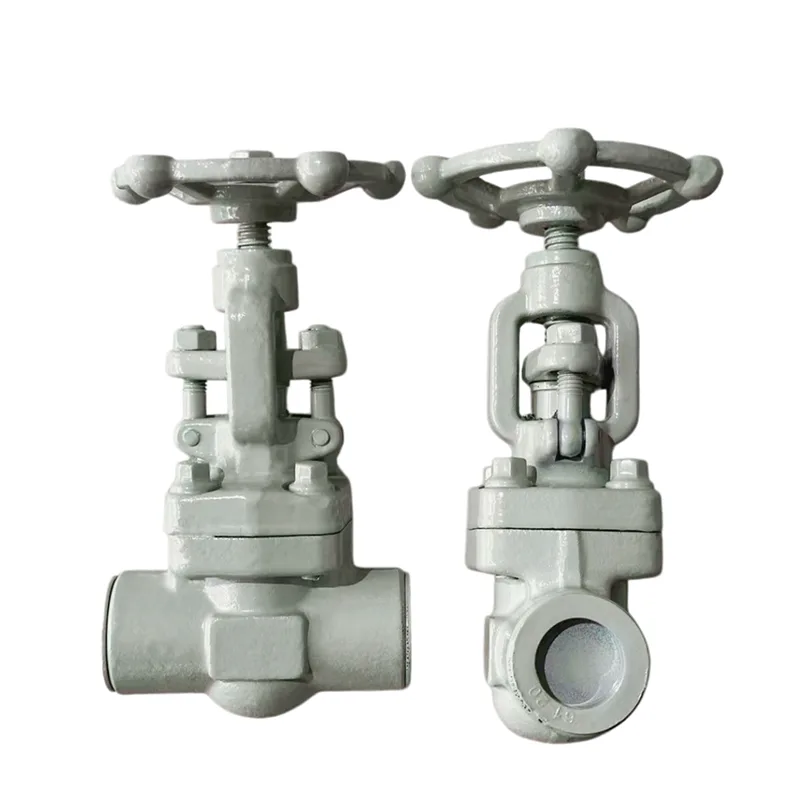

Unsa ang kalainan tali sa OS&Y ug bolted bonnet?

Kini ang duha ka lainlaing mga disenyo sa istruktura nga gigamit sa mga balbula sa ganghaan.

OS&Y (Sa gawas nga Screw & Yoke)

Ang stem thread anaa sa gawas sa balbula nga lawas

Ang makita nga paglihok sa tukog nagpaila sa kahimtang nga bukas/sirado

Mas dali nga pagmentinar ug pagmonitor sa operasyon

Kasagaran sa pagpanalipod sa sunog ug mga sistema sa industriya

Naka-bold nga Bonnet

Ang bonnet konektado sa balbula nga lawas gamit ang mga bolts

Disenyo sa sulod nga tukog (dili makita sa gawas)

Compact nga istruktura

Kaylap nga gigamit sa kinatibuk-ang industriyal nga mga aplikasyon

Simple nga pagtandi:

OS&Y = external visibility + sayon ​​nga pagmonitor sa operasyon

Bolted bonnet = compact + cost-effective nga istruktura

Ang duha ka mga tipo mahimong magamit sa usa ka socket-welded forged gate valve depende sa mga kinahanglanon sa proyekto.
