Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve

Mga Feature sa Produkto

- Trunnion mount fixed ball structure, nga angay alang sa dako nga bore ug high pressure nga kondisyon sa pagtrabaho.

- Forged nga balbula nga lawas nga adunay dasok nga materyal, taas nga mekanikal nga kusog ug maayo nga anti-corrosion performance.

- Bug-os nga disenyo sa pantalan, gamay nga pagsukol sa dagan, dako nga kapasidad sa pag-agos, sayon ​​​​alang sa pagpanglimpyo sa pipeline pigging.

- Ang spring loaded floating seat nakaamgo sa bidirectional tight shut-off, ubos nga leakage rate.

- Anti-blow out stem design, gitukod sa anti static ug fire safe structure nga nagsunod sa API 607.

- Makapahupay sa kaugalingon nga lingkuranan alang sa abnormal nga pag-overpressure sa lungag aron mapalambo ang kaluwasan sa operasyon.

- Ubos nga operating torque, nagsuporta sa kanunay nga pag-abli-pagsira nga mga siklo alang sa dugay nga lig-on nga serbisyo.

Pangunang mga Hiyas

Istruktura sa Produkto

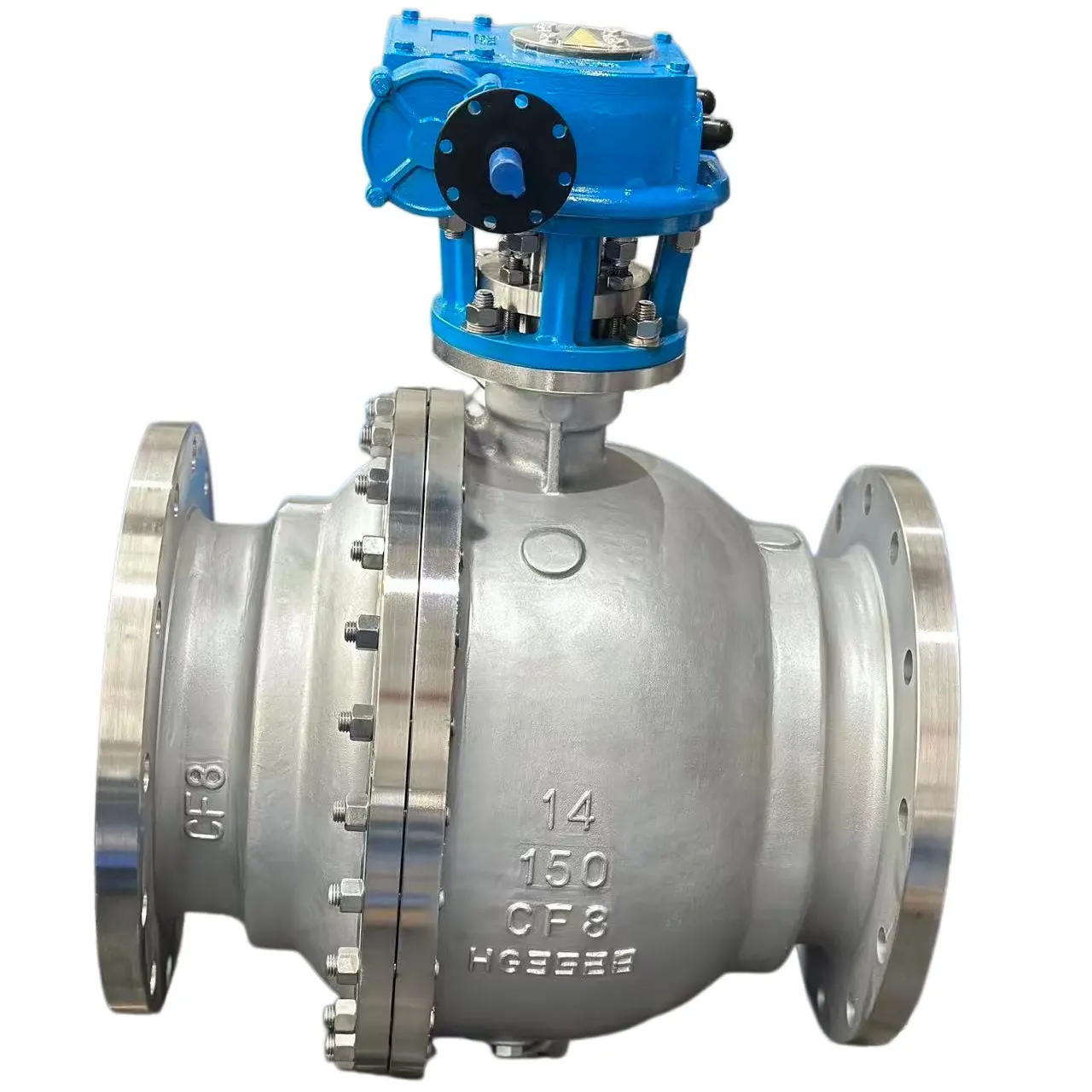

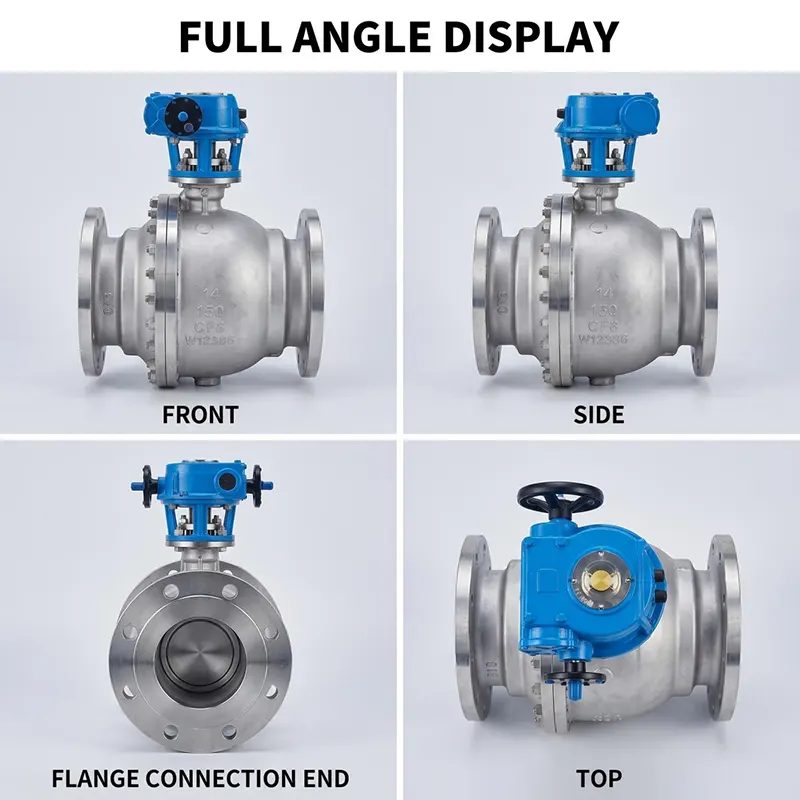

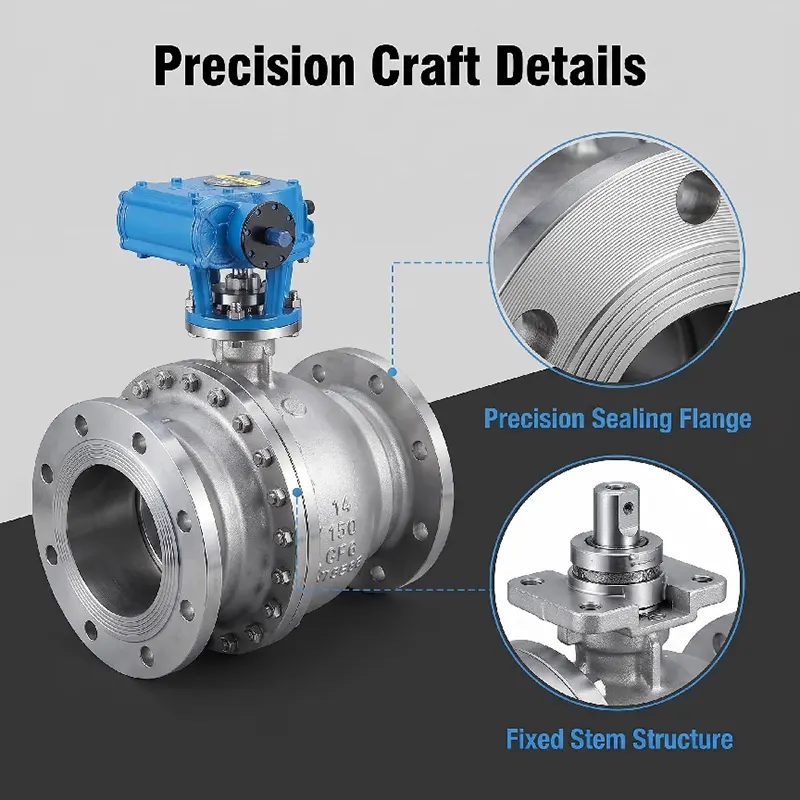

Kini usa ka Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve. Ang bola gisuportahan sa upper ug lower trunnion shafts imbes nga molutaw pinaagi sa seat force. Ang mga nag-unang sangkap naglakip sa forged valve body, bonnet, fixed ball, upper & lower trunnion shafts, spring preloaded floating seats, anti-blow out stem, flange connection ends, ug ISO 5211 top mounting pad para sa mga actuator. Ang doble nga block & bleed function mahimong mahatag kung gihangyo. Mga kapilian sa flange nga nawong: RF, RTJ.

- Lawas sa Balbula / Bonnet: Gipanday nga stainless steel A182 F304 / A182 F316L

- Bola: Forged stainless steel, hard-chromium plated o Stellite hard-faced

- Stem: A182 F316 stainless steel

- Seal Seal: PTFE / RPTFE para sa soft-seal; Stellite 6 hard-alloy alang sa metal nga hard-seal

- Gasket & O singsing: FKM, PTFE, customized alang sa lain-laing mga temperatura media

- Bolts: B8 / B8M stainless steel bolts

Presyur ug Temperatura Range

-Presyur nga Klase: PN16-PN100, Class150-Class2500

- Temperatura sa pagtrabaho:

• Soft-seal nga bersyon:-29 ℃ ~ + 200 ℃

• Metal hard-seal nga bersyon: -29 ℃ ~ + 425 ℃

-Sumbanan sa Pagsulay: API 598, pagsulay sa kabhang 1.5 ka beses nga gihatagan og presyur; lingkoranan pagsulay 1.1 ka beses rated pressure

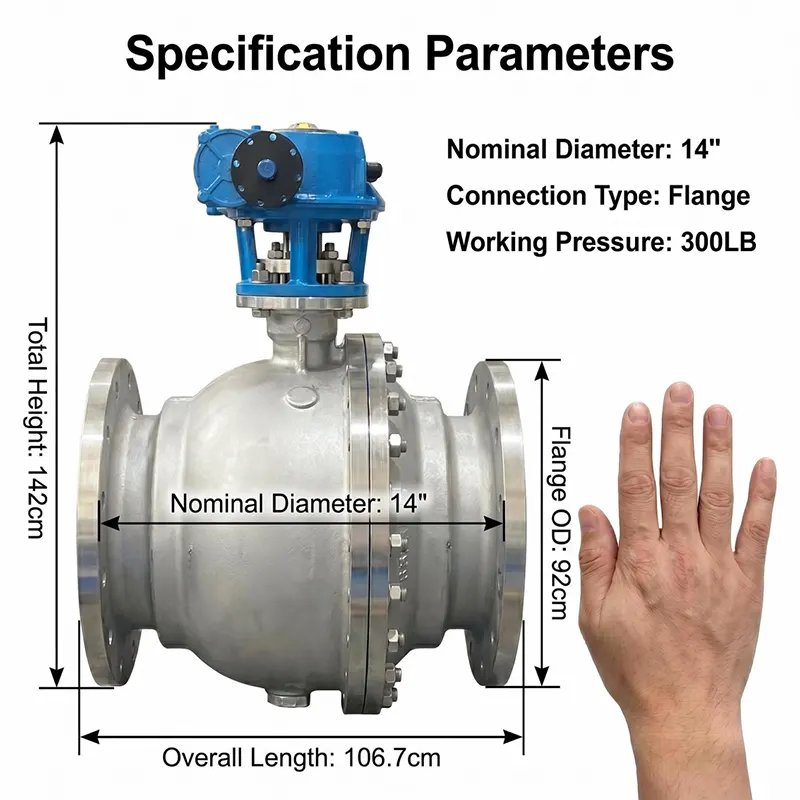

-Size Range: DN50-DN600 (NPS2"-NPS24")

Mga Uri sa Operasyon

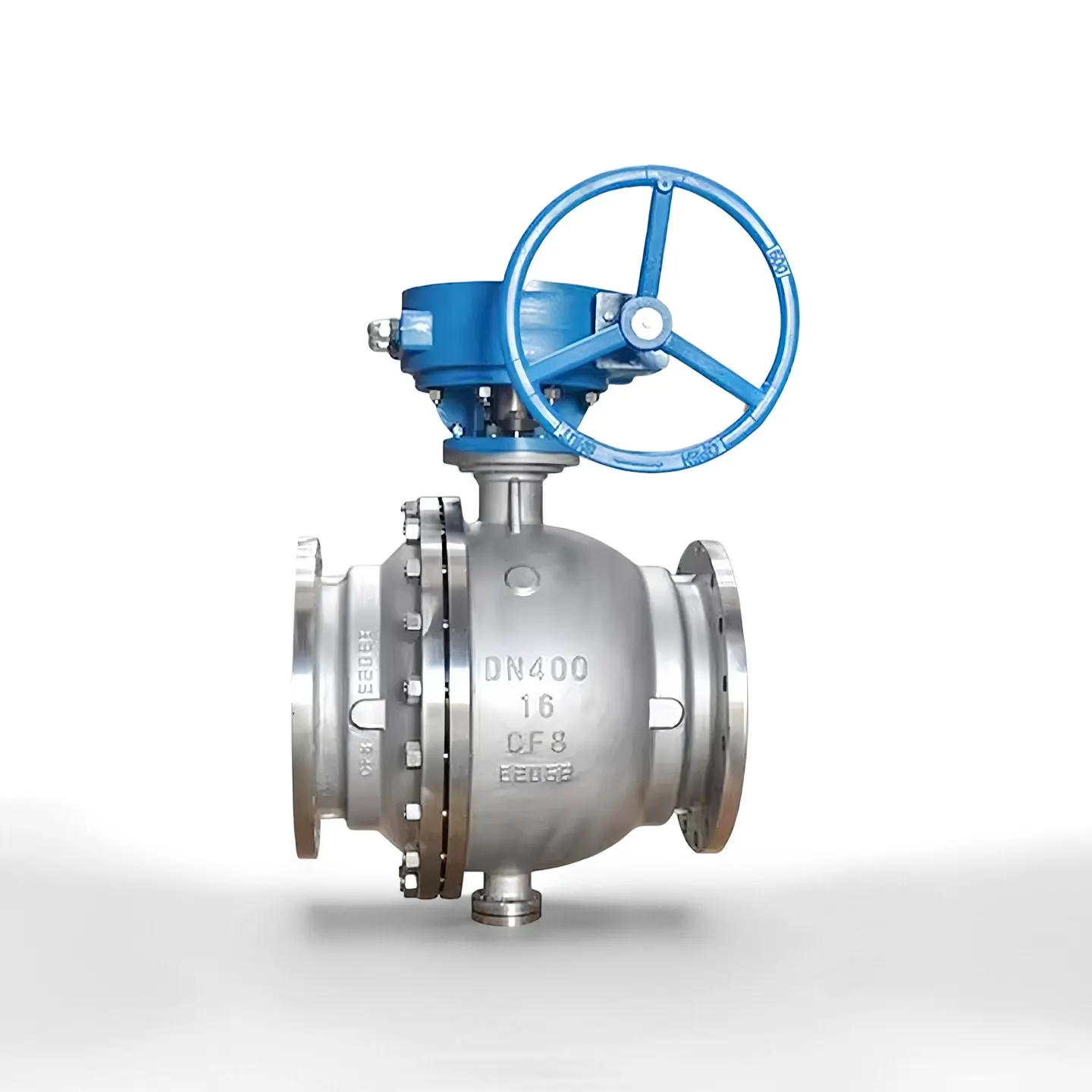

-Manual: Worm gear operator alang sa dako nga gikinahanglan nga torque

-Pneumatic: Single acting / double acting pneumatic actuator, nga adunay limit switch & solenoid valve

-Electric: On-off nga tipo o modulating electric actuator para sa remote nga automatic control

-Hydraulic / electro hydraulic actuation anaa sa espesyal nga hangyo

Ang tanan nga mga actuator mohaum sa ISO 5211 mounting platform.

Mga aplikasyon

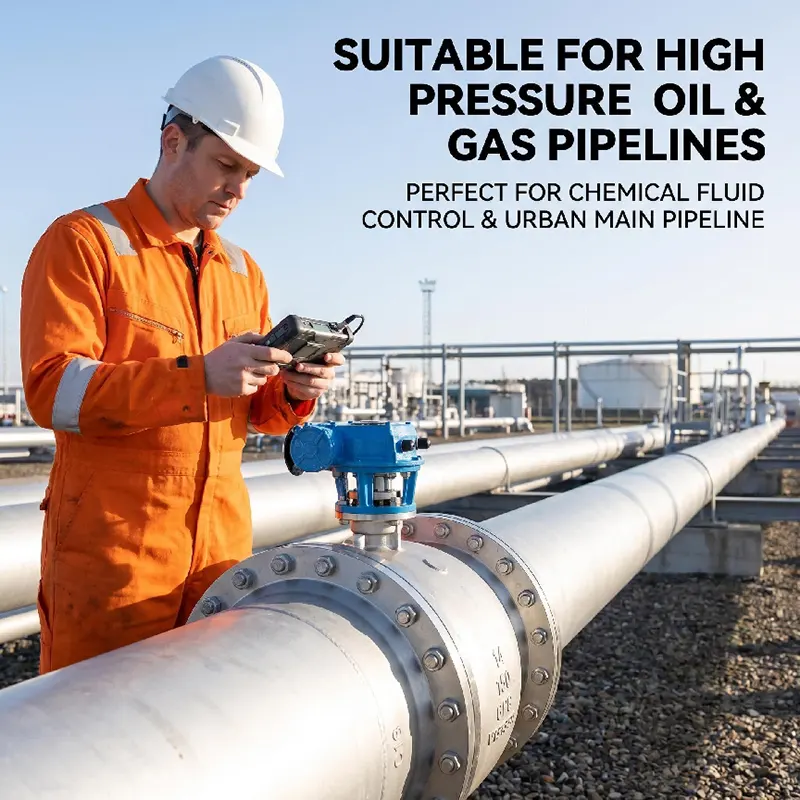

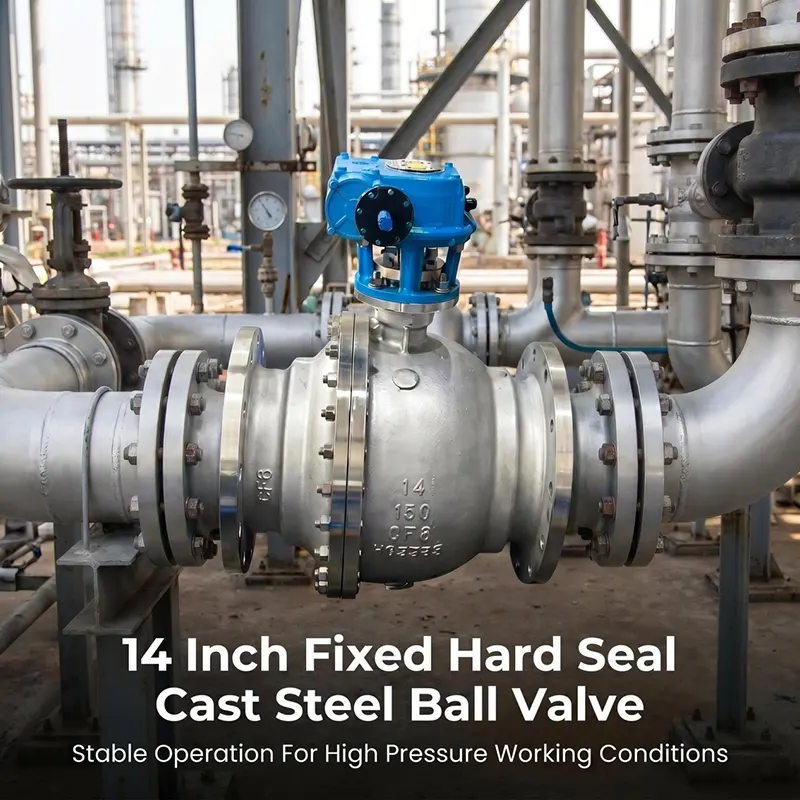

Kaylap nga gisagop alang sa on-off ug isolation service alang sa liquid, gas ug corrosive medium. Panguna nga gigamit sa mga linya sa pipeline sa lana ug gas, mga tanum nga petrochemical, pagproseso sa kemikal, paghimo sa kuryente, pagtambal sa tubig, LNG ug uban pang mga proyekto sa industriya nga bug-at nga katungdanan.

Nganong Pilia ang Atong Stainless Steel Fixed Ball Valve Forged Flanged Ball Valve？

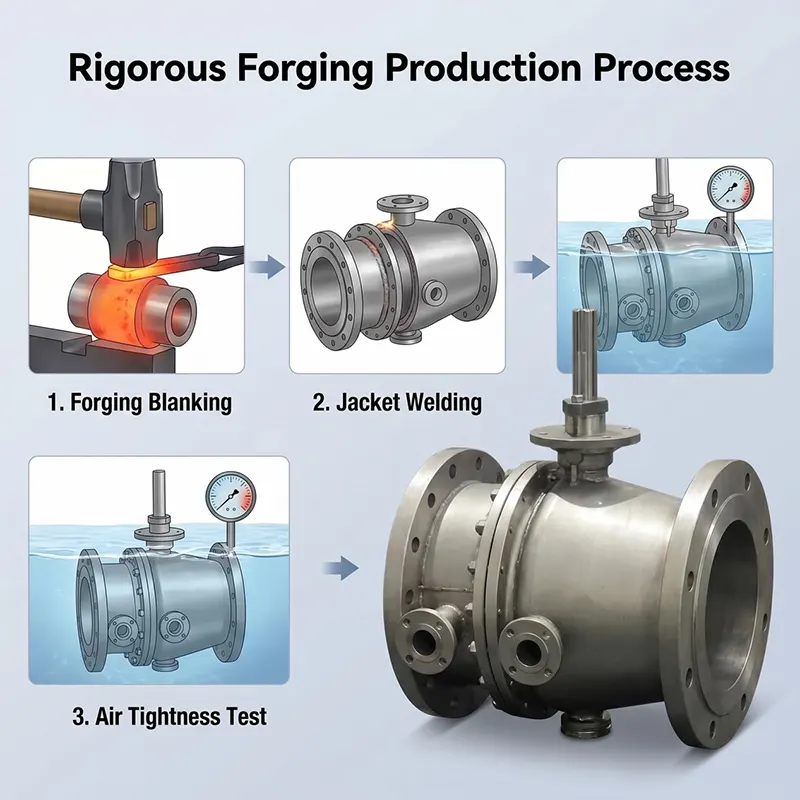

1. Pagsagop sa bug-os nga proseso sa pagpanday, internal nga materyal nga compact nga walay paghulma sa mga depekto sa porosity, mohaum sa taas nga presyur nga bug-at nga katungdanan sa pipeline.

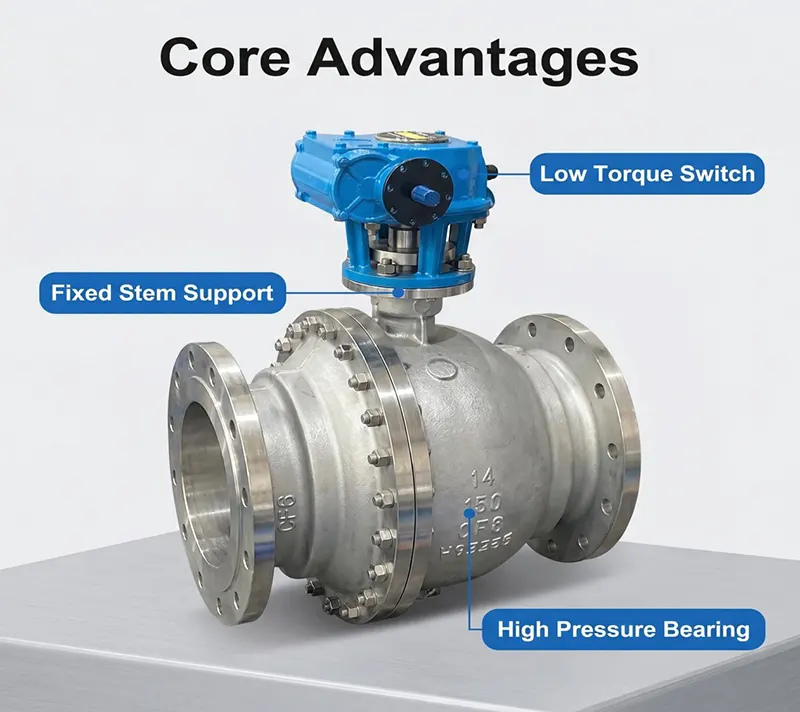

2. Ang Trunnion fixed ball design makapakunhod pag-ayo sa operating torque alang sa dako nga gidak-on nga high pressure nga kondisyon sa pagtrabaho.

3. Estrikto nga materyal nga umaabot nga inspeksyon, ang matag balbula moagi sa bug-os nga hydrostatic ug gas seat leakage test sa dili pa ipadala.

4. Suportahi ang soft-seal ug metal hard-seal nga duha ka bersyon aron mohaum sa lain-laing temperatura ug medium nga panginahanglan.

5. Nagtanyag kami og kompleto nga teknikal nga suporta, pagrepaso sa drowing ug giya human sa pagbaligya alang sa imong proyekto.

Giya sa Pagpamalit

Palihug paghatag sa ubos nga impormasyon sa pagpadala sa pangutana:

1. Nominal nga gidak-on ug presyur nga klase

2. Working medium, aktwal nga temperatura sa pagtrabaho

3. Type sa seal: soft seal o metal hard seal

4. Uri sa operasyon (worm gear / pneumatic / electric etc.)

5. Flange standard & flange nga tipo sa nawong (RF / RTJ)

6. Espesyal nga kinahanglanon: luwas sa sunog, DBB function, anti corrosion treatment etc.

Ang among inhenyero magtanyag ug tukma nga sugyot sumala sa imong kahimtang sa pagtrabaho.

Pagputos ug Pagpadala

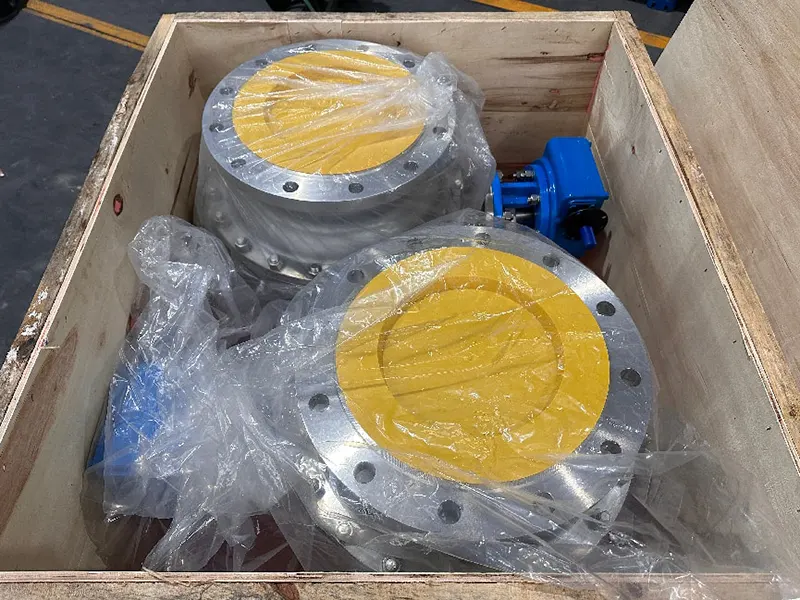

Ang matag balbula limpyohan ug panalipdan sa dili pa iputos. Ang mga pantalan sa balbula gitakpan sa mga plastik nga takup aron mapadayon nga limpyo ang sulod nga lungag. Ang mga balbula giputos sa solidong plywood crates nga angay alang sa kargamento sa dagat. Gisuportahan namon ang EXW, FOB, CIF, DAP ug uban pang mga termino sa pamatigayon. Ang mga butang mahimong ipadala sa gitudlo nga pantalan o bodega.

OEM ug ODM

Gidawat namo ang mga order sa OEM ug ODM. Mahimo natong ipasibo ang materyal sa lawas, materyal sa selyo, standard nga flange, espesyal nga extension stem, espesyal nga pagpintal ug pagmarka sa logo sumala sa drowing sa kustomer o teknikal nga kinahanglanon. Flexible MOQ alang sa mga order sa proyekto.

Inspeksyon ug Pagsulay

Ang matag balbula moagi sa tibuuk nga pagsusi sa wala pa ipadala sumala sa sumbanan sa API 598.

- Hilaw nga materyal nga umaabot nga inspeksyon: materyal nga kemikal nga komposisyon ug mekanikal nga kabtangan check, materyal traceability rekord gihatag.

- Shell hydrostatic nga pagsulay: 1.5 ka beses nga gi-rate nga presyur para sa balbula nga lawas ug bonnet.

- Pagsulay sa pagtulo sa lingkoranan: 1.1 ka beses nga gihatagan og presyur, tubig o nitrogen medium.

- Pagsusi sa biswal, pagsusi sa dimensyon, pagpintal ug pag-inspeksyon sa paghuman sa ibabaw.

- Testing sa saksi sa third party institute sama sa SGS, BV kay madawat sa hangyo sa kliyente.

- Ang bug-os nga hugpong sa mga dokumento lakip ang sertipiko sa pagsulay sa materyal sa MTC, report sa hydro-test, sertipiko sa pagpahiuyon mahimong mahatag.

Giya sa Pag-instalar ug Pagmentinar

- Limpyo pag-ayo ang pipeline sa dili pa i-install aron malimpyohan ang welding slag, balas ug mga tinumpag, paglikay sa kadaot sa pag-seal sa nawong.

- I-mount ang balbula sa husto nga direksyon sa pag-agos, hugti ang mga flange bolts nga makatabok nga maalamon ug parehas.

- Ayaw ipadayon ang balbula nga magpabilin sa tunga nga bukas nga posisyon sa dugay nga pagtipig o kahimtang sa pagtrabaho.

- Para sa regular nga operasyon, padagana ang full stroke opening closing cycle matag karon ug unya aron malikayan ang pagdikit sa selyo.

- Susihon ang flange joint, stem packing alang sa external leakage atol sa naandan nga inspeksyon sa site.

- Ilisan ang gisul-ob nga mga bahin sa selyo sa panahon sa giplano nga pagsira; gamita ang matching seal nga materyal para sa imong working medium.

- Kung gisangkapan sa actuator, susiha ang torque sa actuator, limitahan kanunay ang status sa switch.

After-sales nga Serbisyo

- Panahon sa warranty: 12 ka bulan nga pag-ihap sa warranty gikan sa petsa sa pagpadala, batok sa mga depekto sa paggama.

-Naghatag kami og teknikal nga suporta lakip ang pagrepaso sa drowing, pagkumpirma sa parameter ug giya sa operasyon.

-Ang among team sa engineering motubag sa teknikal nga mga pangutana sulod sa 24 ka oras sa pagtrabaho.

-Ang mga spare parts (lingkoranan, gasket, stem packing) magamit para sa re-order.

-Ang on-site nga teknikal nga konsultasyon mahimong mahikay alang sa dagkong mga order sa proyekto.

Mubo nga sulat: Ang warranty DILI naglangkob sa kadaot nga gipahinabo sa sayop nga pag-instalar, sayop nga operasyon o dili husto nga kondisyon sa medium.

May Kalabutan nga Girekomenda nga mga Produkto

-Naglutaw nga balbula sa bola (2 ka piraso / 3 ka piraso nga stainless steel ball valve)

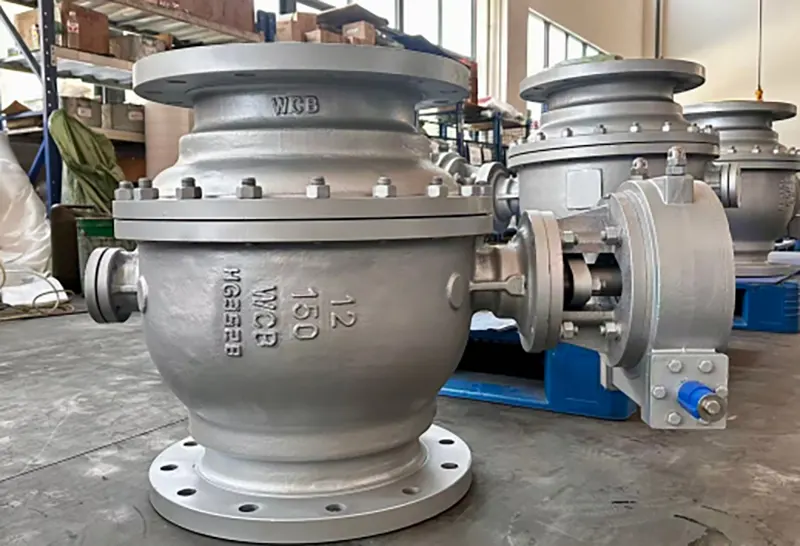

-WCB carbon steel fixed trunnion ball valve

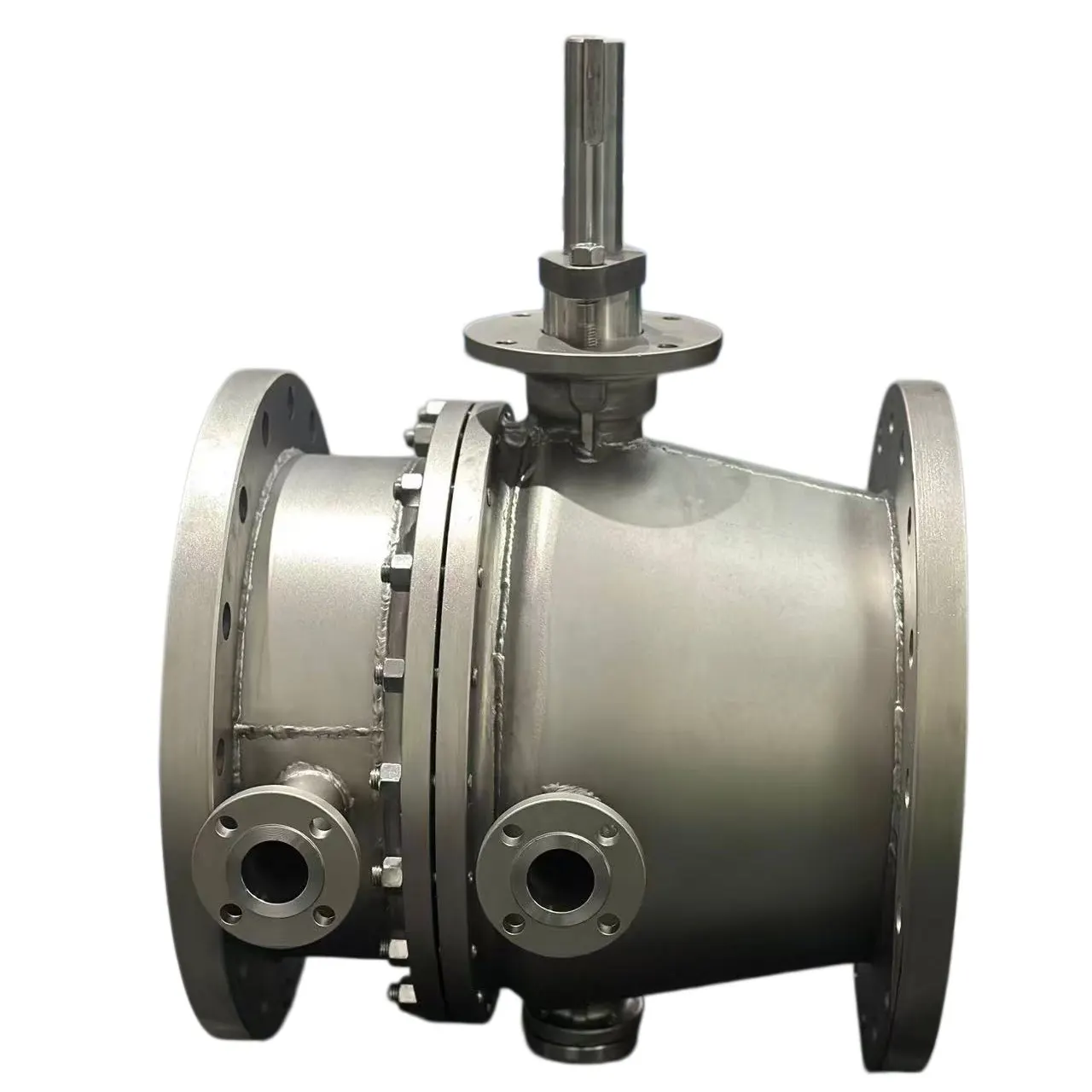

-Jacket insulated fixed ball valve alang sa taas nga viscosity medium

-Ball valve nga adunay pneumatic / electric complete actuator set

-Metal hard-seal fixed ball valve para sa taas nga temperatura nga serbisyo

Among Kusog sa Pabrika

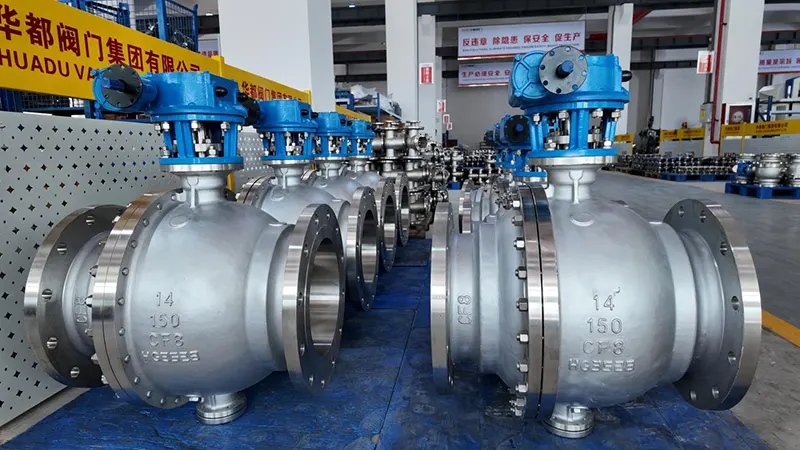

Ang Huadu Valve Group nahimutang sa Wenzhou China, nga espesyalista sa disenyo sa balbula sa industriya, pagpanday, pagmachining ug asembliya. Kami adunay kompleto nga mga linya sa produksiyon lakip ang forging workshop, CNC machining workshop, assembling workshop ug independent test lab. Ang tanan nga kritikal nga proseso sa produksiyon nahuman sa balay, dili hingpit nga gi-outsource. Kami adunay daghang kasinatian alang sa overseas oil gas, petrochemical ug mga order sa proyekto sa suplay sa tubig. Ang among mga produkto gi-eksport sa Southeast Asia, Middle East, Europe ug uban pang mga rehiyon.

Tawag Alang sa Pagpangutana

Palihug ipadala kanamo ang imong detalyado nga mga kinahanglanon sa kondisyon sa pagtrabaho lakip ang gidak-on, presyur, medium, temperatura, tipo sa operasyon ug mga espesyal nga gipangayo. Ang among teknikal nga grupo magtimbang-timbang ug mag-andam ug pormal nga kinutlo alang kanimo sa dili madugay. Welcome sample order ug dako nga proyekto kooperasyon.
